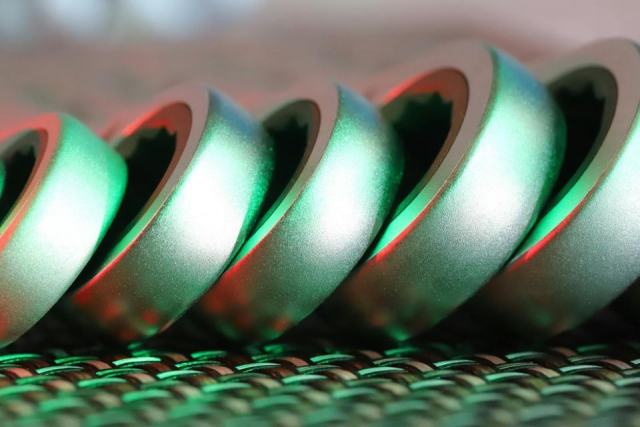

Aimants permanents aux terres rares : technologies et enjeux

Un aimant en terres rares est un aimant permanent dont l'alliage contient du néodyme ou du samarium, deux des dix-sept éléments de ce groupe chimique. Deux familles se partagent le marché : le néodyme fer bore, le plus puissant produit à ce jour, et le samarium cobalt, moins fort mais insensible à la chaleur.

Ce que recouvre exactement le terme

Le groupe des terres rares réunit dix-sept éléments : les quinze lanthanides du tableau périodique, auxquels s'ajoutent le scandium et l'yttrium. Sur ces dix-sept, quatre seulement intéressent réellement la fabrication d'aimants : le néodyme et le praséodyme, qui forment la base des nuances courantes, le dysprosium et le terbium, ajoutés en petite quantité pour résister à la chaleur, plus le samarium pour la seconde famille. Les autres servent aux catalyseurs, aux luminophores ou aux additifs de la sidérurgie, sans rapport avec le magnétisme.

Un aimant permanent aux terres rares se définit donc par la présence d'un de ces éléments dans sa structure cristalline, et non par sa forme ou sa puissance. Un petit disque de dix millimètres et le bloc d'une génératrice d'éolienne relèvent du même matériau. C'est cette famille qui a rendu possible la miniaturisation des moteurs électriques et des actionneurs depuis les années 1980.

Néodyme fer bore : la formule Nd2Fe14B

Le composé actif du néodyme fer bore s'écrit Nd2Fe14B. Le fer y représente environ 65 % de la masse, le bore à peine 1 %, et la fraction de terres rares tourne autour de 30 %. Sa découverte remonte à 1983 et elle est le fait de deux équipes travaillant séparément : celle de Masato Sagawa chez Sumitomo Special Metals au Japon, qui met au point la voie frittée, et celle de John Croat chez General Motors aux États-Unis, qui développe la trempe sur roue et donc les aimants liés. Les deux procédés coexistent toujours.

Cette technologie a immédiatement déclassé tout ce qui existait. Le produit énergétique maximal, la grandeur qui résume l'énergie stockée dans un volume donné, passe d'environ 4 pour une ferrite à plus de 50 unités MGOe pour une nuance N52. C'est ce saut qui explique la place prise par l'aimant néodyme dans l'électronique grand public, puis dans la traction électrique. Le chiffre porté par chaque nuance, du N35 au N52, désigne précisément ce produit énergétique : le sujet est détaillé sur notre page consacrée aux nuances N35 à N52.

Samarium cobalt : deux stoechiométries, une vocation

Le samarium cobalt se décline en deux compositions. La première, SmCo5, dite 1:5, offre une induction rémanente de l'ordre de 0,85 à 0,95 tesla. La seconde, Sm2Co17, dite 2:17, monte vers 1,0 à 1,15 tesla et domine aujourd'hui les usages professionnels. Le composé contient à peu près un tiers de cobalt pour la première et près de la moitié pour la seconde, ce qui le rend sensible au cours de ce métal autant qu'à celui de la terre rare.

Sa vocation tient en un mot : la température. Là où un aimant néodyme standard perd son aimantation de façon irréversible au-delà de 80 degrés, un samarium cobalt fonctionne sans dommage entre 250 et 350 degrés selon la nuance. Il équipe donc les servomoteurs de machines-outils, les capteurs sous capot, les équipements aéronautiques et militaires et les satellites, où le remplacement d'une pièce défaillante n'est pas envisageable.

Pourquoi ces éléments ne sont pas rares

Le nom induit en erreur depuis deux siècles, et il se trompe deux fois : ce sont des métaux, et ils ne sont pas rares. Le cérium est plus abondant dans la croûte terrestre que le cuivre, et le néodyme y est plus répandu que le plomb. Le qualificatif vient de leur découverte, au XVIIIe et au XIXe siècle, dans des minéraux peu communs dont on peinait à extraire des oxydes que l'on appelait alors des terres.

La difficulté réelle est ailleurs, et elle est double. D'abord, ces éléments ne forment presque jamais de gisement concentré : ils se trouvent dispersés à faible teneur dans des minerais comme la bastnäsite ou la monazite, souvent accompagnés de thorium radioactif qu'il faut gérer. Ensuite, et surtout, les lanthanides sont chimiquement quasi indiscernables les uns des autres. Leurs rayons ioniques ne diffèrent que de quelques fractions de picomètre, si bien qu'aucune réaction simple ne les sépare.

La séparation industrielle repose donc sur l'extraction liquide liquide : on fait circuler la solution acide à contre-courant d'un solvant organique, et l'on répète l'opération sur des centaines d'étages successifs pour gagner à chaque passage un léger avantage de partage. Une grande usine de séparation aligne ainsi des batteries de mélangeurs décanteurs sur plusieurs centaines de mètres. C'est cette étape, et non l'extraction minière, qui concentre la valeur ajoutée et les difficultés environnementales de l'industrie des terres rares. Elle explique aussi pourquoi ouvrir une mine ne suffit pas à permettre une production autonome d'aimants.

Ce que les terres rares apportent au magnétisme

La performance d'un aimant permanent se lit sur trois grandeurs. L'induction rémanente, notée Br, mesure le champ que le matériau conserve une fois l'aimantation retirée. La coercitivité indique la résistance qu'il oppose à un champ inverse cherchant à le désaimanter. Le produit énergétique combine les deux et résume la quantité d'énergie magnétique disponible par unité de volume.

Les terres rares interviennent sur la seconde. Leurs électrons de la couche 4f créent une très forte anisotropie magnétocristalline : les moments magnétiques s'alignent le long d'un axe privilégié du cristal et refusent de tourner. Le fer, lui, apporte l'aimantation brute mais aucune tenue. Le matériau fritté combine donc les deux contributions, et c'est de cette association que vient la supériorité de la famille sur toutes les autres.

Le tableau montre l'arbitrage réel. L'alnico atteint une rémanence honorable et supporte 500 degrés, mais sa coercitivité est si faible qu'un champ extérieur modéré suffit à le désaimanter. La ferrite céramique tient bien la chaleur et coûte peu, au prix d'une force trois à quatre fois moindre. Les deux familles aux terres rares occupent la case restée vide : beaucoup de force et beaucoup de tenue au champ inverse.

Choisir entre néodyme et samarium cobalt

Le premier critère n'est ni la force ni le prix, mais la température de fonctionnement réelle de l'application, mesurée au point le plus chaud et non dans l'ambiance du local.

La dérive thermique, une donnée que l'on oublie

Tout aimant permanent perd de la puissance quand il chauffe, et une partie de cette perte est réversible : la rémanence revient au refroidissement. Le coefficient de température du néodyme fer bore se situe autour de moins 0,11 % par degré, celui du samarium cobalt autour de moins 0,03 %. Sur une machine passant de 20 à 120 degrés, cela représente environ 11 % de champ perdu pour le premier contre 3 % pour le second. Un asservissement de précision ou un capteur de mesure ne tolère pas cette dérive.

Au-delà d'un certain seuil, la perte devient irréversible : les domaines magnétiques basculent et ne reviennent pas. C'est ce mécanisme, décrit sur notre page dédiée à la démagnétisation d'un aimant, qui fixe la température maximale d'emploi. Elle dépend de la nuance mais aussi de la géométrie de la pièce : un disque mince se démagnétise à plus basse température qu'un cylindre épais, parce que son propre champ démagnétisant est plus fort.

Corrosion, fragilité et revêtement

Le néodyme fer bore contient beaucoup de fer et s'oxyde donc rapidement à l'air humide, en gonflant et en se délitant. Il est systématiquement revêtu, le plus souvent d'un triple dépôt nickel cuivre nickel, parfois de zinc, d'époxy ou de parylène pour l'usage médical. Une rayure suffit à amorcer la corrosion sous le revêtement, ce qui explique les précautions décrites dans notre guide de manipulation des aimants néodyme.

Le samarium cobalt, lui, résiste naturellement à l'oxydation et s'utilise souvent nu. Sa faiblesse est mécanique : c'est un matériau céramique très fragile, qui éclate au moindre choc et se perce uniquement par usinage diamanté. Les deux familles partagent d'ailleurs ce caractère cassant, qui interdit de les percer ou de les tailler après coup.

Comment se fabrique un aimant fritté

La fabrication d'aimants aux terres rares suit une séquence stable depuis quarante ans, et chaque étape explique une propriété du produit fini.

• L'alliage est coulé en fines bandelettes sur une roue refroidie, procédé dit de coulée en bandes qui fige une microstructure homogène.
• Ces bandelettes sont fragilisées par absorption d'hydrogène, opération appelée décrépitation, puis broyées dans un jet de gaz jusqu'à une poudre de quelques micromètres, chaque grain étant alors un monodomaine magnétique.
• La poudre est comprimée dans un moule sous un champ magnétique intense qui aligne tous les grains sur un axe commun : c'est cette orientation qui distingue un aimant anisotrope, deux fois plus puissant qu'un isotrope.
• Le comprimé est fritté vers 1 080 degrés sous vide, puis revenu à plus basse température pour ajuster la coercitivité.
• Le bloc est ensuite usiné aux cotes, revêtu, et seulement alors aimanté par une décharge de plusieurs teslas dans une bobine.

Deux points méritent d'être retenus de cette chaîne. D'abord, la pièce est toujours usinée avant d'être aimantée, ce qui rend impossible toute retouche ultérieure. Ensuite, le dysprosium ou le terbium qui améliorent la tenue en température peuvent aujourd'hui être déposés en surface et diffusés le long des joints de grains, technique qui divise par deux à trois la quantité de terre rare lourde nécessaire pour un résultat identique. C'est l'un des gains les plus concrets obtenus par la recherche industrielle de la dernière décennie, car il permet de tenir une température de service identique avec beaucoup moins de matière critique.

La voie liée constitue l'autre branche : la poudre obtenue par trempe rapide est mélangée à un liant polymère, puis moulée par injection ou compression. Le produit énergétique tombe alors autour de 5 à 12 unités MGOe, mais la pièce peut prendre des formes complexes, intégrer son support, et se produire en très grande série. Les feuilles magnétiques souples relèvent d'une logique voisine, avec une charge de ferrite au lieu du néodyme, et sont traitées sur notre page consacrée à l'aimant flexible adhésif.

Où ces aimants sont réellement utilisés

La répartition des usages suit la puissance volumique. Partout où il faut du couple dans un encombrement contraint, l'aimant en terres rares s'impose ; partout où la place ne coûte rien, la ferrite reste préférable.

Le premier débouché en tonnage est la motorisation, où l'aimant permanent remplace le bobinage du rotor. Un moteur synchrone de voiture électrique embarque de l'ordre de un à deux kilogrammes de néodyme fer bore, et le véhicule complet en compte plusieurs dizaines d'unités plus petites, dans les lève-vitres, les pompes et les capteurs. Le second débouché est la production d'électricité éolienne : une génératrice à entraînement direct utilise environ 600 kilogrammes d'aimants par mégawatt installé, une architecture privilégiée en mer parce qu'elle supprime le multiplicateur, pièce la plus sujette aux pannes. Les machines à multiplicateur en consomment trois à quatre fois moins, et les génératrices asynchrones classiques pas du tout.

Viennent ensuite l'électronique et l'informatique, où les mêmes matériaux animent les haut-parleurs, les bras de lecture des disques durs et les moteurs de vibration, pour quelques grammes par appareil. L'imagerie médicale utilise des blocs de plusieurs centaines de kilogrammes dans les appareils ouverts à bas champ. Enfin, l'industrie lourde emploie ces aimants permanents dans les équipements de manutention et dans les séparateurs de tri, où leur intensité permet de capter des particules ferreuses fines que la ferrite laisserait passer.

Ce que l'on nous demande le plus souvent

Un aimant en terres rares est-il radioactif ?

Non. Le produit fini ne contient aucun élément radioactif et ne présente aucun risque de cette nature. La confusion vient de l'amont : certains minerais de terres rares, en particulier la monazite, contiennent du thorium naturellement radioactif, qui est séparé et géré comme un résidu pendant le traitement du minerai.

Quelle est la différence entre un aimant néodyme et un aimant en terres rares ?

Il n'y en a pas au sens strict : l'aimant néodyme est un aimant en terres rares. L'expression générale couvre deux alliages, le néodyme fer bore et le samarium cobalt. Comme le premier représente l'écrasante majorité de la production mondiale, les deux termes sont employés l'un pour l'autre dans le commerce courant.

Combien de temps un aimant permanent conserve-t-il sa force ?

Un néodyme fer bore maintenu dans son domaine de température perd de l'ordre de 1 % de son aimantation en dix ans, ce qui le rend indéfiniment utilisable en pratique. Les pertes réelles viennent presque toujours d'une cause extérieure : chaleur excessive, choc mécanique, corrosion du revêtement ou champ inverse appliqué par un autre aimant puissant.

Pourquoi le prix d'un aimant néodyme varie-t-il autant ?

Parce que son coût suit celui de l'oxyde de néodyme praséodyme, dont le cours a varié d'un facteur trois à quatre au cours des dernières années au gré des décisions de production et des quotas d'exportation. Citer un prix au kilogramme n'a donc guère de sens en dehors de sa date : mieux vaut demander une cotation datée à son fournisseur.

Se fournir : ce qu'il faut demander au fabricant

La nuance ne suffit pas à passer commande. Un fabricant sérieux fournit la courbe de démagnétisation du lot à la température de service visée, et c'est le seul document qui dit vraiment ce que la pièce tiendra en fonctionnement : la caractéristique publiée dans un catalogue est mesurée à 20 degrés, condition que presque aucune application ne respecte.

Quatre autres points se vérifient avant de valider un besoin.

• Le traitement de surface, son épaisseur et sa tenue au brouillard salin. Un nickelage de quelques micromètres ne protège pas un aimant exposé à l'extérieur.
• La tolérance dimensionnelle. L'usinage se fait au diamant avant aimantation, et une tolérance serrée sur un aimant fritté coûte cher.
• L'orientation de l'aimantation et le marquage des pôles, à préciser sur le plan et non à l'oral.
• La traçabilité de l'origine de la matière, désormais demandée par les entreprises utilisatrices soumises aux obligations européennes.

Il faut enfin distinguer deux métiers que le vocabulaire commercial confond. Peu d'acteurs européens produisent réellement des aimants frittés : la plupart importent des blocs, les usinent, les assemblent et les magnétisent sur place. Ce travail a une valeur, mais il ne réduit pas la dépendance à l'amont, et un interlocuteur qui refuse de préciser où l'aimant a été fritté renseigne déjà sur la nature de son offre.

Une chaîne de valeur très concentrée

La difficulté d'approvisionnement ne porte pas sur la ressource géologique, largement répartie, mais sur les capacités de transformation. D'après les synthèses annuelles de l'institut d'études géologiques des États-Unis, la Chine assure la majeure partie de l'extraction mondiale, autour de deux tiers, et surtout près de neuf dixièmes de la séparation chimique. Sa part dans la fabrication d'aimants frittés est du même ordre. Chaque maillon en aval dépend donc du précédent, et une usine d'aimants installée en Europe ne résout rien si l'oxyde séparé continue de venir d'un fournisseur unique.

Les gisements exploités hors de Chine existent pourtant. La mine de Mountain Pass en Californie, longtemps arrêtée puis relancée, et le gisement de Mount Weld en Australie fournissent des concentrés significatifs, mais une partie de leur production part se faire séparer ailleurs. Le vrai goulet reste l'étape chimique, dont la mise en place demande des années, des autorisations lourdes et un traitement des effluents coûteux.

Une demande tirée par deux marchés

La forte croissance attendue de la demande vient presque entièrement de deux secteurs. L'automobile d'abord : chaque véhicule électrique à moteur synchrone consomme des aimants permanents que le moteur à induction n'exige pas, et la substitution d'une technologie à l'autre est un arbitrage encore ouvert chez les constructeurs. L'éolien ensuite, en particulier en mer, où l'entraînement direct multiplie par trois ou quatre la quantité embarquée par mégawatt. À côté de ces deux marchés, l'électronique, la robotique et le stockage informatique pèsent peu en tonnage, alors que leur utilisation est la plus visible pour le grand public.

Cette concentration de la demande sur les énergies renouvelables et la mobilité explique que le sujet ait quitté le champ de la métallurgie pour rejoindre celui de la souveraineté industrielle. Un pays qui ne maîtrise ni la séparation ni la fabrication d'aimants dépend d'un fournisseur extérieur pour équiper ses propres moyens de production d'électricité, ce qui n'était pas le cas avec les technologies antérieures.

Ce que l'Europe et la France ont mis en place

L'Union européenne a inscrit des objectifs chiffrés dans son règlement sur les matières premières critiques, entré en vigueur en 2024 : à l'horizon 2030, couvrir par une production intérieure 10 % de sa consommation annuelle pour l'extraction, 40 % pour la transformation et 25 % pour le recyclage, sans dépendre à plus de 65 % d'un seul pays tiers pour un matériau stratégique. Le règlement prévoit aussi un suivi des risques d'approvisionnement et des obligations de transparence pour les entreprises utilisatrices.

En France, le suivi des ressources et du marché des terres rares est assuré par le Bureau de recherches géologiques et minières, le BRGM, qui publie des analyses de filière accessibles au public. Le gouvernement en a fait un axe de sa stratégie sur les matières premières critiques, et l'innovation industrielle du secteur est financée sur cette base. La recherche appliquée dispose de programmes dédiés aux procédés de valorisation et de recyclage, financés dans le cadre du plan national d'investissement, et plusieurs projets industriels de séparation et de production d'aimants sur le territoire ont été annoncés depuis 2023. Ces initiatives ne changeront pas la dépendance à court terme, mais elles visent à renforcer les compétences perdues quand la filière européenne a fermé ses usines dans les années 1990. Le développement d'une capacité locale reste, parmi les enjeux industriels de la décennie, l'un des plus longs à porter ses effets.

Le recyclage, seconde source encore marginale

Moins de 1 % des terres rares présentes dans les produits en fin de vie sont aujourd'hui récupérées. Le paradoxe est connu : un aimant usagé contient une teneur en néodyme bien supérieure à celle de n'importe quel minerai, mais il est dispersé dans des millions d'objets dont le démontage n'est pas prévu. Le recyclage des aimants bute d'abord sur la collecte, ensuite seulement sur la chimie. C'est ce qui donne son intérêt à l'éco-conception : un moteur dont l'aimant se retire sans destruction alimente une filière, un moteur enrobé de résine part au broyeur.

Deux voies existent. La voie courte fragilise l'aimant à l'hydrogène et redonne directement une poudre réutilisable, avec une consommation d'énergie faible mais l'obligation de disposer d'un gisement homogène. La voie longue dissout l'aimant usagé en milieu acide et sépare chaque élément, ce qui autorise des déchets mélangés au prix de réactifs et d'effluents. Le détail des procédés et des acteurs figure sur notre page consacrée au recyclage des aimants.

À plus long terme, la recherche explore trois directions complémentaires : réduire la teneur en terres rares lourdes par la diffusion aux joints de grains, remplacer une partie du néodyme par du cérium, très abondant et peu valorisé, et développer des aimants sans terre rare à base de nitrure de fer ou de tétrataenite. Aucune de ces pistes n'égale aujourd'hui le néodyme fer bore, mais chacune réduirait la tension sur un maillon de la chaîne.

Ce qu'il faut vérifier avant d'acheter

Pour un usage courant, trois informations suffisent à commander sans se tromper. La nuance, d'abord, qui fixe la force disponible et la température maximale admissible : elle s'écrit sous la forme d'un chiffre suivi d'une ou deux lettres, par exemple N42SH. Le revêtement ensuite, à choisir selon l'environnement, le nickel convenant à l'intérieur et l'époxy résistant mieux à l'humidité. Enfin l'orientation de l'aimantation, axiale ou diamétrale, qui détermine la position des pôles et se corrige rarement après coup.

Il reste à se méfier de la valeur d'attraction annoncée. Elle correspond à une force d'arrachement mesurée sur une plaque d'acier épaisse, propre et plane, contact direct compris. Sur une tôle mince, à travers une peinture ou avec le moindre entrefer, la force réelle tombe très vite, souvent de moitié dès le millimètre. Notre page sur les aimants néodyme puissants détaille ces écarts, et l'ordre de grandeur vaut également pour les nuances les plus fortes.
