Électroaimant ou aimant permanent : les critères qui décident

Un aimant permanent produit son champ magnétique en permanence, sans alimentation ; un électroaimant ne le produit que tant qu'un courant électrique parcourt sa bobine de fil de cuivre, enroulée sur un noyau de fer. La force du second se coupe et se règle par la tension, celle du premier non.

Une même force magnétique, deux origines physiques

La différence entre un électroaimant et un aimant permanent ne tient pas à la nature du champ produit : les deux créent un champ magnétique, et un morceau d'acier placé devant l'un ou devant l'autre ne fait pas la distinction. Ce qui les sépare est la manière dont ce champ existe, et cette origine commande toutes les conséquences pratiques.

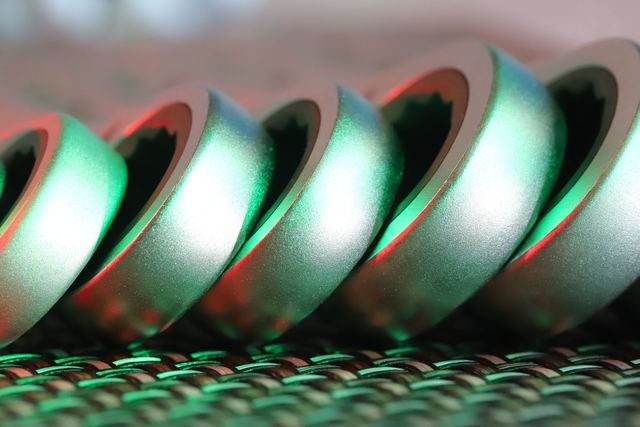

Ce que produit un aimant permanent

Un aimant permanent est un matériau ferromagnétique dont les domaines élémentaires ont été alignés une fois pour toutes par un champ intense, lors de la fabrication. Cet alignement se maintient de lui-même : l'aimant ne consomme rien, ne chauffe pas et ne s'arrête jamais. Il produit un champ constant, dont la valeur ne dépend que de la matière, du volume et de la forme de la pièce.

Cette permanence est sa qualité et sa limite. Un aimant néodyme de quelques centimètres tient plusieurs dizaines de kilogrammes sans le moindre câblage, et il tiendra encore dans vingt ans. Mais rien ne permet de réduire sa force, encore moins de l'annuler : il faut l'écarter physiquement de la pièce, ou intercaler un entrefer. La force d'attraction réelle dépend d'ailleurs bien davantage de la surface de contact et de l'épaisseur du support que de la nuance du matériau.

Comment fonctionne un électroaimant

Un électroaimant est une bobine de fil de cuivre isolé, le plus souvent enroulée autour d'un noyau de fer doux. Quand un courant électrique traverse ce fil, il crée un champ magnétique dont les lignes de champ se referment autour de la bobine. Le noyau ne fait qu'amplifier ce champ, parfois d'un facteur de plusieurs centaines, parce que le fer canalise le flux bien mieux que l'air.

L'intensité obtenue dépend du nombre de spires et de l'intensité du courant, leur produit formant ce que l'on appelle les ampère-tours. Doubler le courant double le champ, jusqu'à un point précis : la saturation du noyau. Au-delà, le fer ne peut plus canaliser davantage de flux, et l'énergie supplémentaire part intégralement en chaleur dans le bobinage. C'est le premier plafond auquel se heurte un électroaimant, et il n'a aucun équivalent chez un aimant permanent.

Le champ apparaît à la mise sous tension et s'efface à la mise hors circuit, sans aucune inertie mécanique. En l'absence de courant, il retombe presque à zéro. Presque, car le noyau conserve une aimantation résiduelle, dite rémanence. Sur un électroaimant de levage, cette rémanence suffit à retenir une tôle fine plusieurs secondes après la coupure : les appareils sérieux intègrent pour cette raison une cale amagnétique ou une impulsion de courant inverse, qui purge le noyau.

Deux pôles chacun, mais un seul des deux peut les inverser

Tout dispositif magnétique possède un pôle nord et un pôle sud, et c'est par eux qu'il attire ou repousse. Un aimant permanent porte cette polarité de façon définitive : la face marquée nord le restera toute sa vie, et deux aimants présentés l'un devant l'autre s'attirent ou se repoussent selon l'orientation qu'on leur donne.

Un électroaimant, lui, tient sa polarité du sens du courant. Inverser les deux fils d'alimentation échange le nord et le sud, instantanément et autant de fois qu'on le souhaite. C'est une capacité que rien ne remplace du côté permanent, et elle est également ce qui rend possible la plupart des machines électriques : le champ tournant d'un stator n'est rien d'autre qu'une succession d'inversions coordonnées.

Cette différence commande aussi la façon dont on exploite la répulsion. Une information utile à qui conçoit un mécanisme : approcher deux aimants permanents pôles identiques en regard demande un guidage soigné, car la position d'équilibre est instable, alors qu'un électroaimant permet de doser cette répulsion par le courant et de la faire disparaître à volonté.

Le comparatif critère par critère

Le tableau ci-dessous résume ce qui sépare réellement les deux familles, hors cas particuliers. Les valeurs de force supposent un dispositif correctement dimensionné, en contact direct avec une pièce en acier doux d'épaisseur suffisante.

La coupure du champ, le seul critère vraiment discriminant

Tous les autres critères se négocient : on compense un manque de force par un volume supérieur, un coût d'exploitation par un meilleur rendement. La coupure, non. Soit l'application a besoin que le champ passe d'actif à inactif sans intervention mécanique, et l'électroaimant est le seul candidat ; soit elle n'en a pas besoin, et l'aimant permanent gagne sur à peu près tout le reste.

La question à se poser avant toute autre est donc celle-ci : le champ doit-il s'arrêter ? Un porte-couteaux, une fixation de panneau, un aimant encastrable dans un meuble n'en ont aucun besoin. Une machine de tri, une ventouse de porte, un manipulateur de tôles en ont un besoin absolu.

La troisième voie : l'aimant permanent commutable

Entre les deux existe une catégorie que les comparatifs oublient presque toujours. Un aimant commutable contient deux jeux d'aimants permanents, dont l'un pivote par rapport à l'autre au moyen d'un levier. En position active, les deux champs s'additionnent et sortent du dispositif ; en position inactive, ils se referment à l'intérieur du boîtier et la surface extérieure devient magnétiquement neutre.

Le résultat combine les avantages des deux familles : un champ que l'on coupe à volonté, et zéro consommation électrique dans les deux positions. C'est le principe des socles de bridage magnétiques d'atelier et de nombreuses pinces de levage. La contrepartie est une commande manuelle ou pneumatique, donc pas de pilotage électrique fin, et un prix d'achat supérieur à celui d'un aimant simple.

Il existe enfin des dispositifs électro-permanents, qui utilisent une impulsion de courant pour aimanter ou désaimanter un matériau intermédiaire. Une fois l'impulsion passée, ils tiennent la charge sans alimentation. Sur du levage et de la manutention, cette technologie supprime le risque le plus grave de l'électroaimant classique : la chute de la charge en cas de coupure de courant.

Moduler un électroaimant : ce que la tension permet vraiment

La possibilité de faire varier la force est le second argument des électroaimants, et il est réel, mais moins simple qu'il n'y paraît. Faire varier la tension d'alimentation fait varier le courant, donc les ampère-tours, donc le champ produit. Un simple variateur ou une commande en modulation de largeur d'impulsion suffit à obtenir un réglage continu, de zéro à la valeur nominale.

Trois limites viennent cependant borner cette souplesse. La saturation du noyau, d'abord, qui rend inutile toute augmentation au-delà d'un certain seuil. L'échauffement, ensuite : la résistance du bobinage transforme une partie de la puissance électrique en chaleur, et cette chaleur croît avec le carré du courant. Enfin la rémanence, qui empêche le champ de retomber exactement à zéro et laisse un maintien résiduel de quelques pour cent.

Sur un aimant permanent, la seule modulation possible est géométrique. On éloigne la pièce, on interpose une cale d'épaisseur connue, on décale les pôles. C'est fruste, mais parfaitement reproductible et insensible aux variations d'alimentation, ce qui explique que les instruments de mesure et les capteurs de position leur restent fidèles.

Champ statique ou champ variable

Un aimant permanent produit un champ strictement statique : sa valeur et son orientation ne bougent pas, sauf à déplacer la pièce. Cette constance est précisément ce qu'attendent un capteur à effet Hall, un compas ou un système de fermeture. Un électroaimant de maintien alimenté en courant continu s'en rapproche, à ceci près qu'il n'existe que sous tension.

Un électroaimant alimenté en courant alternatif produit à l'inverse un champ magnétique qui change de sens au rythme du réseau. Ce champ variable ouvre des applications entières qui n'ont aucun équivalent permanent : le démagnétiseur à courant alternatif décroissant, le transformateur, le chauffage par induction et tous les moteurs à courant alternatif. Le fil conducteur du bobinage y devient une source de champ pilotée, et non plus un simple aimant que l'on allume.

C'est également ce qui impose au noyau d'être feuilleté sur ces machines. Un noyau massif traversé par un champ variable devient le siège de courants induits qui l'échauffent en pure perte ; l'empiler en tôles isolées les unes des autres limite le phénomène. Une contrainte de conception qu'un aimant permanent, magnétiquement immobile par nature, ne connaît pas.

Le facteur de marche, le chiffre que les fiches omettent

Un électroaimant ne se choisit pas seulement sur sa force et sa tension. Le troisième chiffre, souvent absent des annonces, est son facteur de marche : la proportion de temps pendant laquelle sa bobine accepte d'être alimentée, exprimée en pourcentage sur un cycle de référence.

Un modèle donné pour cent pour cent tient une alimentation continue, indéfiniment. Un modèle donné pour vingt-cinq pour cent ne supporte qu'un quart du temps sous tension : au-delà, l'isolant du fil de cuivre dépasse sa température admissible, se dégrade, et la bobine finit en court-circuit. Beaucoup d'électroaimants bon marché développent une force flatteuse précisément parce qu'ils sont conçus pour un service intermittent, et ils ne survivent pas à une utilisation permanente.

C'est un mode de défaillance qui n'existe simplement pas chez un aimant permanent. Ce dernier a bien une limite de température, mais elle dépend de son environnement, pas de son propre fonctionnement. Un néodyme standard perd irréversiblement de sa force au-delà de quatre-vingts degrés environ, une valeur que détaille notre page sur la démagnétisation, alors qu'un électroaimant fabrique sa propre chaleur dès qu'il travaille.

Ventouses et portes : le comportement en cas de panne

L'application la plus répandue de l'électroaimant, hors industrie lourde, est la ventouse magnétique qui maintient une porte. Un plateau d'acier est fixé sur le vantail, la ventouse sur le dormant, et la porte reste retenue tant que la bobine est alimentée. Les modèles courants développent de l'ordre de cent cinquante à cinq cents décanewtons sous douze ou vingt-quatre volts continus.

L'intérêt n'est pas la force, qu'un aimant permanent atteindrait dans un volume plus petit. L'intérêt est que la porte se libère d'elle-même dès que le courant cesse. Sur les portes coupe-feu maintenues ouvertes, ce comportement est la fonction de sécurité elle-même : la détection incendie coupe l'alimentation, les ventouses lâchent, et les vantaux se referment pour cloisonner le feu. Ces dispositifs relèvent en France de la famille des dispositifs actionnés de sécurité, encadrée par la norme NF S 61-937 ; les exigences applicables à une installation donnée se vérifient auprès de l'installateur ou du bureau de contrôle.

La conséquence est symétrique et il faut l'avoir en tête : un électroaimant de maintien est, par construction, un dispositif qui abandonne sa fonction à la première coupure. C'est exactement ce qu'on lui demande sur une porte coupe-feu, et exactement ce qu'on redoute sous une charge suspendue. Le même comportement est une sécurité dans un cas et un danger dans l'autre.

Consommation et coût réel sur la durée

Un aimant permanent n'a qu'un coût d'achat. Un électroaimant a un coût d'achat, un coût d'installation électrique, et un coût d'exploitation qui court tant que le dispositif est en service.

L'ordre de grandeur se calcule en une ligne. Une ventouse de porte consommant soixante watts, alimentée sans interruption toute l'année, représente environ cinq cent vingt-cinq kilowattheures. Multipliée par le nombre de portes d'un bâtiment, cette consommation permanente devient un poste identifiable, invisible sur la facture parce qu'elle ne varie jamais.

Face à cela, le coût d'un aimant permanent est concentré à l'achat, et il dépend du matériau. Le néodyme et le samarium-cobalt appartiennent aux terres rares, dont le prix est volatil et l'approvisionnement concentré sur un petit nombre de pays producteurs ; la famille des terres rares reste malgré tout la solution la plus dense en énergie disponible. La ferrite, bien moins chère, demande un volume nettement supérieur pour une force comparable, ce qui la disqualifie dès que l'encombrement compte.

Ce qui vieillit dans chaque solution

La durabilité ne se pose pas dans les mêmes termes des deux côtés, et c'est une information rarement donnée au moment de l'achat.

Un aimant permanent ne s'use pas par son usage. Il perd sa force pour trois raisons extérieures : la température, un champ opposé, et la dégradation de sa matière. Le néodyme est particulièrement sensible à la corrosion, ce qui explique son revêtement nickelé ; une fois ce revêtement rayé ou écaillé, l'oxydation progresse dans le matériau ferromagnétique et la perte devient irréversible. En environnement sec et tempéré, la perte naturelle d'un aimant correctement dimensionné reste de l'ordre de quelques pour cent sur plusieurs décennies.

Un électroaimant vieillit au contraire par son fonctionnement. Chaque cycle d'échauffement fatigue l'émail du fil de cuivre, les connexions se desserrent, et le composant de commande finit par lâcher. Sa durée de vie se compte en cycles et en heures de service, pas en années. En contrepartie il se répare : rebobiner une bobine ou remplacer une alimentation est une opération courante, là où un aimant permanent démagnétisé se remplace ou se réaimante en atelier spécialisé.

Sur une installation destinée à durer sans maintenance, cette caractéristique pèse souvent plus lourd que la force annoncée. Une pièce métallique tenue par un aimant permanent le sera encore quand l'alimentation électrique du bâtiment aura été refaite deux fois.

Quels matériaux pour chaque solution

Les deux familles n'utilisent pas la même matière, et cette différence explique une bonne partie de leurs comportements respectifs.

Un aimant permanent est fait d'un matériau à forte coercitivité, c'est-à-dire capable de résister à la désaimantation. Quatre familles couvrent le marché : le néodyme-fer-bore, le plus puissant et le plus sensible à la chaleur et à la corrosion ; le samarium-cobalt, moins fort mais utilisable à température bien plus élevée ; la ferrite, économique, résistante à la corrosion et peu sensible aux champs extérieurs ; l'alnico enfin, qui tient très bien la température mais se désaimante facilement.

Un électroaimant, lui, utilise exactement le matériau inverse pour son noyau : un fer doux à faible coercitivité, choisi pour ne rien retenir quand le courant cesse. Sa partie active est le bobinage, un fil de cuivre émaillé dont la section fixe le courant admissible et dont l'émail fixe la température maximale. Aucune terre rare n'entre dans sa composition, ce qui le rend insensible aux tensions d'approvisionnement qui pèsent sur le néodyme.

Choisir selon l'usage

En pratique, quelques situations types suffisent à trancher sans calcul.

• Fixation, rangement, assemblage : aimant permanent. Aucun besoin de couper le champ, aucune alimentation à tirer, une durée de vie illimitée.
• Levage et manutention : électroaimant si la charge doit être déposée à distance, mais électro-permanent dès que la chute en cas de coupure devient inacceptable.
• Tri et séparation des métaux ferreux : les deux existent. Un séparateur magnétique permanent est plus économique ; la version électrique permet de décrocher la matière captée en coupant le courant, ce qui automatise le nettoyage.
• Maintien de porte et contrôle d'accès : électroaimant, impérativement, puisque c'est la libération à la coupure qui constitue la fonction recherchée.
• Moteurs et générateurs : les deux ensemble. Un moteur électrique moderne associe un rotor à aimants permanents et un stator bobiné, dont le champ tournant entraîne le premier.
• Mesure, capteurs, instruments : aimant permanent, pour la stabilité de son champ, indépendant de toute alimentation.
• Relais, contacteurs, électrovannes : électroaimant, puisque la fonction même consiste à établir ou rompre un contact sur commande.

Questions courantes sur le choix entre les deux

Un électroaimant est-il plus puissant qu'un aimant permanent ?

Pas à encombrement égal. Un aimant néodyme développe une force supérieure à celle d'un électroaimant de même volume, parce que son champ ne coûte aucune énergie à maintenir. Les électroaimants les plus puissants dépassent largement n'importe quel aimant permanent, mais au prix d'un volume, d'une puissance électrique et d'un refroidissement sans commune mesure. À budget et à place équivalents, l'aimant permanent gagne presque toujours.

Peut-on régler la force d'un aimant permanent ?

Pas électriquement. La seule modulation possible est géométrique : éloigner la pièce, interposer une cale d'épaisseur connue, ou réduire la surface de contact. Un aimant commutable fait exception, mais il ne propose que deux états, actif ou inactif, sans position intermédiaire.

Que se passe-t-il si le courant est coupé ?

L'électroaimant perd son champ en quelques dizaines de millisecondes, à l'exception d'une aimantation résiduelle faible dans le noyau. Cette perte est recherchée sur une ventouse de porte coupe-feu et redoutée sous une charge levée : les appareils de levage électromagnétiques imposent pour cette raison une alimentation de secours, ou l'emploi d'une technologie électro-permanente.

Un électroaimant consomme-t-il en permanence ?

Oui, tant qu'il maintient son champ. C'est la différence de fond avec l'aimant permanent, dont la consommation est nulle. Certains montages réduisent la note en appliquant une tension forte pour l'accrochage puis une tension réduite pour le maintien, mais la consommation ne descend jamais à zéro.

Quels sont les types d'électroaimants ?

On distingue principalement les électroaimants de maintien, ou ventouses, dont la surface plane retient une pièce ferreuse ; les électroaimants à noyau plongeur, ou solénoïdes, qui produisent un mouvement linéaire et équipent verrous et électrovannes ; et les électroaimants de levage, de forte puissance, employés en manutention. S'y ajoutent les bobines de moteurs et de transformateurs, qui reposent sur le même principe.

Quel est le facteur de marche d'un électroaimant ?

C'est le pourcentage de temps pendant lequel la bobine accepte d'être alimentée sur un cycle donné. Un facteur de cent pour cent autorise un fonctionnement continu ; un facteur de vingt-cinq pour cent limite l'alimentation à un quart du temps. Le dépasser fait monter la température du bobinage au-delà de la tenue de son isolant et détruit l'électroaimant.

Un aimant permanent peut-il remplacer un électroaimant ?

Seulement si l'application n'exige pas la coupure du champ. Quand cette coupure est nécessaire mais que la consommation permanente pose problème, la bonne réponse n'est généralement ni l'un ni l'autre : c'est un aimant commutable ou un dispositif électro-permanent, qui coupe le champ sans le maintenir sous tension.
